一、产品简介及用途：

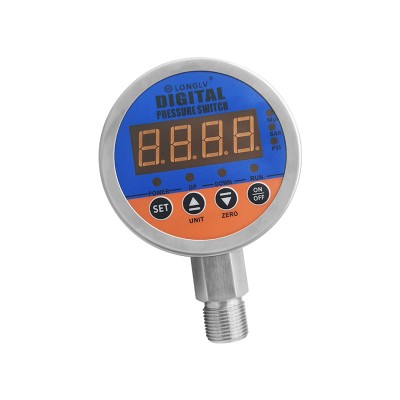

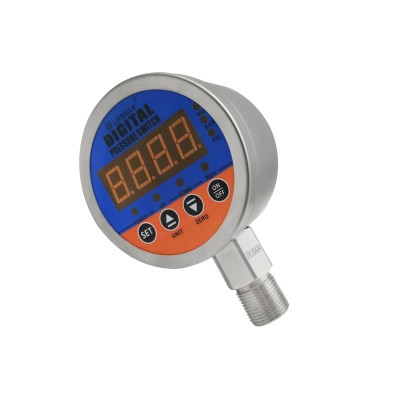

YL-813E是一款80mm不锈钢外壳的智能型数显压力开关，集压力测量、显示、控制于一体的经济型数字式压力开关。该系列压力开关可设置两路常开常闭报警点，也可实现两路高低压控制，另外具有一键清零，三种显示单位切换等多种功能。电路的设计注重稳定性，充分考虑了自动化现场的实际情况，具有强抗干磁干扰、防浪涌保护、防反接保护等。
这款压力开关的操作方法简单直观，根据说明书设置动作点及回差即可，两组继电器回差独立可设。根据客户现场可只用其中一组控制，也可两组全部使用。产品全部采用食品级304不锈钢接头,304不锈钢外壳,提供轴向和径向不同安装方式。
技术特点:
| 80mm外壳 304不锈钢外壳，304不锈钢接头
| 双组继电器信号输出，每组独立常开常闭,且回差独立可设
| 四位LED实时显示压力,显示准确直观
| 多种压力单位一键切换,一键清零功能
| 多种接线方式，可作为控制器，开关，数显电接点压力表使用
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 压力范围 |
负压：0~-100kPa（0~-0.1MPa） 微压：0~5...10...25...50...100kPa 常规：0~0.25...0.6...1.0...1.6...2.5...4MPa 高压：0~6...10...16...25...40...60MPa 超高压：0~100...160...200MPa |
| 过载压力 | 150%（＞10Mpa）200%(≤10Mpa) |
| 输出形式 | 继电器输出，常开常闭 |
| 供电电源 | 220V AC；24V DC;380V AC |
| 设置范围 | 全量程段可以设置控制点，防波动回差设置 |
| 精度等级 | ±0.5%FS |
| 测量介质 | 气体、水、油 |
| 使用温度 | -20~65℃ |
| 接口尺寸 | G1/2(四分水管螺纹) M20*1.5(压力表接口) G1/4(二分管螺纹) |
